单显仪表

SQX型系列起重量限制器

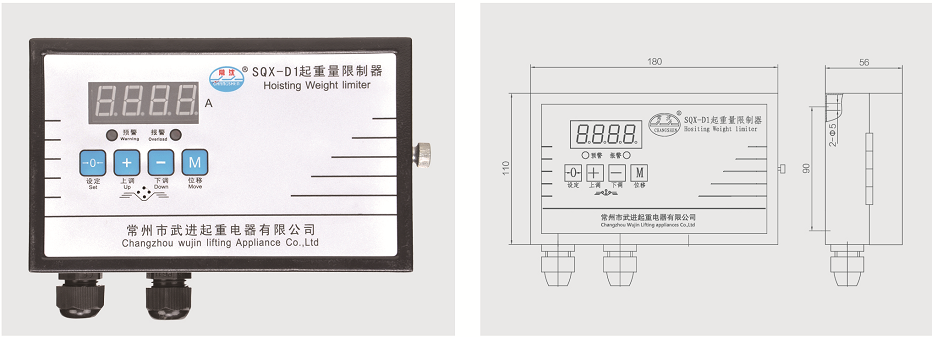

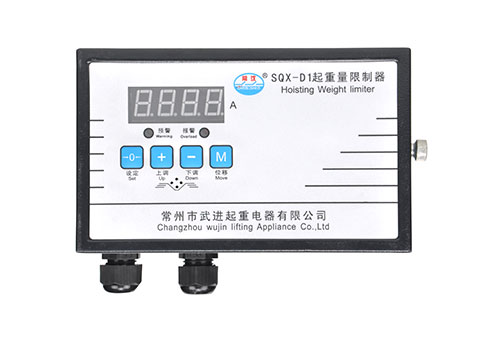

  SQX-D1(Y)型起重量限制器是双梁起重机上最常用的,一般由传感器、接线盒(采集盒)和电气控制仪表三部分组成。传感器信号经采集盒后通过RS485串口通讯传输,传输距离远,抗干扰能力强,SQX-D1型仪表可以和多种形式的传感器组合使用,就可以派生出一些非标功能要求的产品,能满足各类用户的需求。

blob

产品参数:

  显示精度《5%F.S,90%预警、105%报警输出控制信号、110%立即控制,环境温度-10℃~+60℃/90RH,防护等级传感器IP65\仪表IP42,触点容量AC380V、10A,电源电压AC380V/220V±10%、50Hz。其它可选功能:4-20mA接口,大屏幕显示器接口,增加控制输出的触点等等。

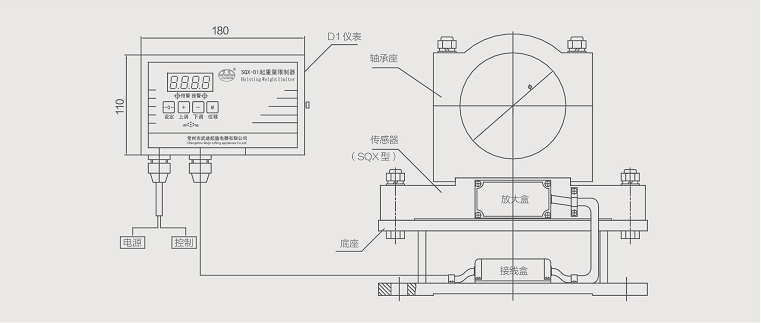

例(1)、SQX-D1-5-50t/200-400

blob

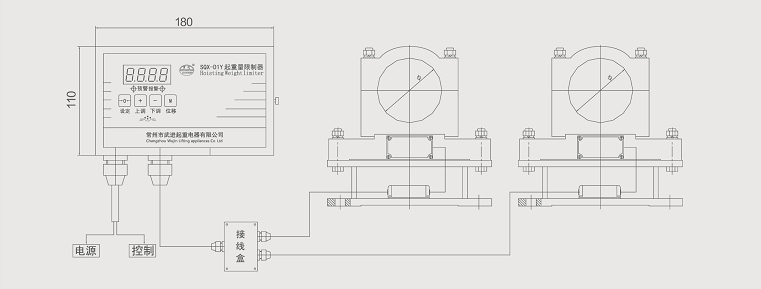

  SQX-D1Y型主要适用于双梁抓斗起重机具有两路信号合并后输入,总显示总控制功能。例:一台抓斗起重量10吨,倍率是1,两只传感器采用轴承座式的,孔径是∅140,中心高是300,其标号标注为:SQX-D1Y-1-10t/140-30。总体连接示意图如下:

例(2)、SQX-D1Y-1-10t/140-300

blob
