SQX系列起重量限制器

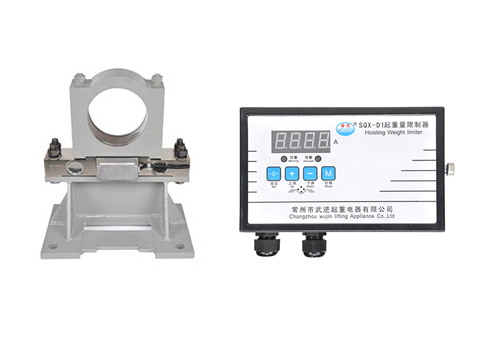

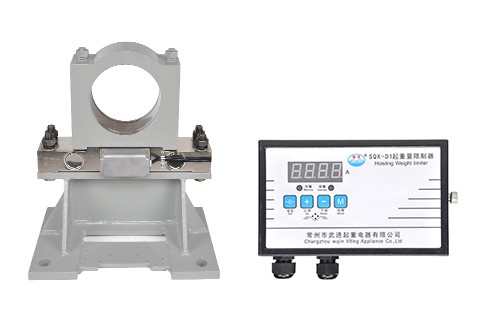

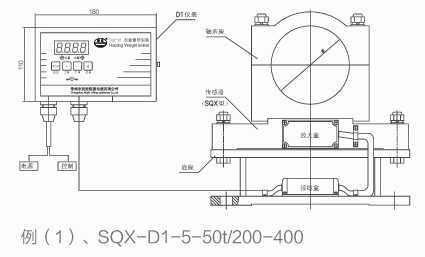

  SQX-D1型起重量限制器是双梁起重机上最常用的,一般由传感器、接线盒(采集盒)和电气控制仪表三部分组成。传感器信号经采集盒后通过RS485串口通讯传输,传输距离远,抗干扰能力强,SQX-D1型仪表可以和多种形式的传感器组合使用,就可以派生出一些非标功能要求的产品,能满足各类用户的需求。

  主要参数:

  显示精度≤5%F·S

  预报警点:90%预警、105%报警输出控制信号、110%立即控制,

  环境温度-10℃~+60℃/90RH,

  防护等级:传感器IP65,仪表IP42.

  触点容量AC380V、10A。

  电源电压:380V/220VAC±10%、50Hz。

  可选功能:4~20mA输出,大屏幕显示器接口,增加控制输出的触点等等。

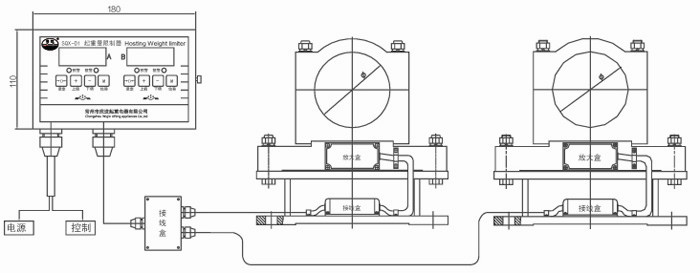

  SQX-D1Y型主要适用于双梁抓斗起重机具有两路信号合并后输入,总显示总控制功能。例:一台抓斗起重量10吨,倍率是1,两只传感器采用轴承座式的,孔径是∅140,中心高是300,其标号标注为:SQX-D1Y-1-10t/140-30。总体连接示意图如下:


例(2)、SQX-D1Y-1-10t/140-300


blob


  SQX-D2型主要用于主副钩起重机、闸门启闭机等双吊点式的起重机构。它的特点是双传感器组合,双通道信号输入,分别显示、分别控制输出。传感器可以采用轴承座式(SQX)、定滑轮式(HLQX-3)、轴销式(ZQX)、柱压式等多种形式组合。总体连接示意图如下:
