吊钩可视化系统

吊钩追踪可视化系统

       吊钩追踪可视化系统是基千塔吊作业行业需求,根据实际工况,向市场推出的一款全新智能化视频作业引导系统。该引导系统能实时以高清晰图像向塔吊司机展现吊钩周围实时的视频图像,使司  机能够快速准确的做出正确的操作和判断,解决了施工现场塔吊司机的视觉死角、远距离视觉模糊、语音引导容易出差错等行业难题。能够有效避免事故的发生,是新形势下提高工地现场施工效率、    减少安全事故率、减少人力成本、推广数字化标准工地等不可缺少的行业利器。


 微信图片_20200909154257

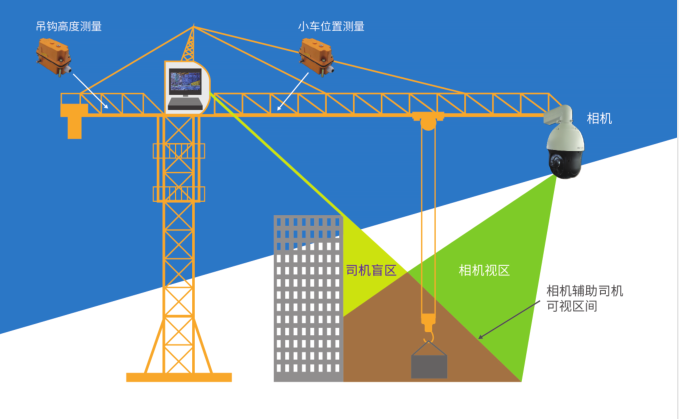

吊钩视频跟踪实现方法:

1.安装传感器:大臂头部安装云台相机、同时增加高度和幅度传感器;

2.利用测量来的高度和幅度数据,计算吊钩所在位置的空间坐标,把数据传输给控制器,控制云台相机的云台向对应的位置旋转,实现吊钩位置的跟踪,根据计算出来的吊钩和相机的直线距离,来计算并调整相机放大倍数。





    产品特点 (Product features):

1 ) 红外球机实时跟踪吊机”吊钩位溢",确保驾驶室内司机无论白天或黑夜都能实时看到最清晰的吊装,视频画面解决"隔山吊、盲吊”等问题。

2)    吊装空余时间,相机允许远程人员操作,设定巡航路径,远对程工地进行巡航监控。

3  )  可视化系统可单独配置,也可和塔机监控系统配套使用。

4  ) 球机具有自动变焦功能,保证画面清晰可见。

5  ) 摄像头捕捉画面实时传送,保证司机室中实时显示吊钩运行画面。

6  ) 支持远程监控,项目部可远程查看视频图像。



技术指标(Technical indicators):



功率

w

≤100IV



输入

电压

88-264V  AC



频率

50Hz(土5%)

重量

Kg

30 Kg



控制

控制方法

继电器输出



报警输出



声音报警、指示灯显示

显示


高清工业级液晶显示

系统工作温度


- 30°C~ +60°C

相对温度


不大于90%( 20°C)

EMC 抗干扰等级


4 级





防护等级

传感器

IP65

主控单元

IP45

显示屏

IP45
