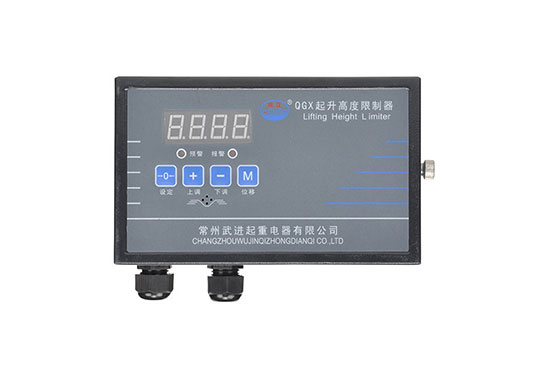

QGX型高度仪

QGX型高度仪

  QGX型高度仪度仪主要用于起重机、闸门启闭机等起重机构。测量显示起重机吊钩离地的高度,或测量显示闸门的开度。高度传感器一般采用编码器,也可以和限位开关一起使用,达到机械和电气双重保护。

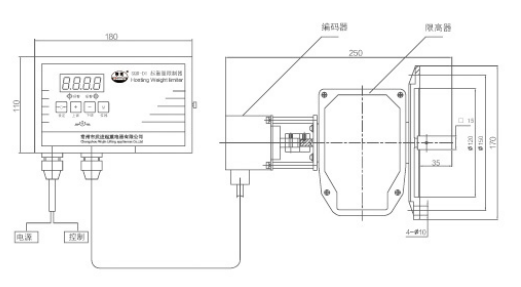

  连接示意图如下所示:

主要技术指标:

传感器选型

绝对值编码器(上海精浦)

BQX、SQX、ZQX等

分辨率/圈

1-16(14位)

灵敏度1mV/V±0.1

信号输出形式

RS485数字通讯

电压信号

接线说明

棕色(10~30V)、兰色(0V)、

黑色(485+)、白色(485-)

红色(V+)、黑色(V-)

绿色(IN+)、白色(IN-)

工作环境

IP65、-25~80℃,≤90%RH

IP65、-30~70℃、≤90%RH

仪表显示精度

±1%F.S(25px)

±5%F.S

显示范围

四位LED数码管显示

四位LED数码管显示

限制功能

具有“上限、下限、和超载”等控制触点,报警点可设定

输出接口

可选4-20mA电流信号、RS485接口

继电器触点

220VAC/10A

工作条件

IP42、220/380VAC、50Hz、≤90%RH
