桥门机监控解决方案

  依据国家标准要求,100t(含100t)以上门式起重机、200t(含200t)以上桥式起重机(以下简称桥门机)需要安装监控系统。现阶段,桥门机分为两种情况,一种为正在使用中,需要加装监控系统;另外一种为还在制造阶段,需要出厂配置监控系统。

  桥门机控制系统大致分为两类:一类为PLC控制系统,另一类为传统继电器逻辑电路控制系统。

  门机监控系统数据监控方案


  原系统为PLC控制监控方案拓扑图



  原系统为继电器逻辑控制监控方案拓扑图



  说明

  1.高度限位器需更换带有轴端输出的,方便连接编码器,超载限制器仪表更换带有RS485通信接口的,方便采集重量信号;

  1.数据存储在显示器内,满足国家标准30天存储数据需求;

  2.实时数据存储1次/秒;工作循环按照实际工作情况存储,即每工作一次存储一次;

  3.本方案允许数据、视频监控接入客户的服务器;

  4.本方案大车为一个编码器采样,如果跨度超过40m需要增加一个编码器,做大车运行偏斜信号采集;

  5.如果客户需要采用工控机分析存储数据,订货时另外说明;

  6.本方案满足国家标准GB/T28264-2012要求,具体实施时,根据起重机实际情况稍作调整;

  7.桥式起重机监控系统在此基础上稍作修改。

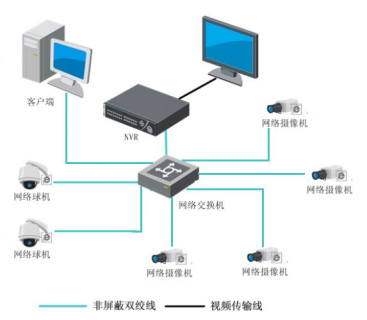

  视频监控方案



  说明

  1.依据GB/T28264-2012,常规门式起重机视频至少需要观察到吊点、行走区域;

  2.4个枪型摄像头,用于观察行走区域;

  3.2个球星摄像头,用于观察吊钩吊点;

  4.交换机,用于中继、集线功能;

  5.一个硬盘录像机,内置硬盘,用于存储数据,满足国家标准72小时要求;

  6.设置一个显示器,放置于驾驶室,用于显示各个摄像头监控状态;

  7.如客户需要,可以增加客户端功能,方便客户远程查看起重机工作视频数据;

  8.所有的摄像头均为网络摄像头,录像机为网络录像机,采用网线传输数据;

  9.默认配置130W像素摄像头,根据客户需要,或者现场实际情况调整;

  10.交换机数量、分布,将根据现场情况做调整,此处仅供参考;

  11.桥式起重机在此基础上稍作修改即可。
